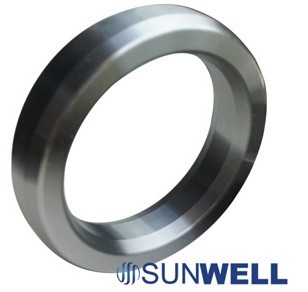

本標準規定了鋼制管法蘭用八角形金屬環墊的形式，尺寸和技術要求
本標準適用于JB/T79，JB/T82中規定的公稱壓力PN為6.3,10.0,16.0,20.0MPa的環連接面整體鑄鋼管法蘭和對焊鋼制管法蘭用金屬環墊
2 引用標準
GB 699 優質碳素結構鋼
GB 1220 不銹鋼棒
JB 755 壓力容器鍛件
3 墊片的形式和尺寸
4.1 墊片材料為
08/10 GB 699 450°C
0Cr13 GB1220 540°C
oCr19Ni9 GB1220 600°C
00Cr17Ni12Mo2 GB1220 600°C
4.2
金屬環墊材料的硬度值應比法蘭材料的硬度值低30~40HB，其最大值不應該超過下列要求
08/10 120（MAX) oCr19Ni9 160(MAX)
0Cr13 140（MAX) 00Cr17Ni12Mo2 160(MAX)
4.3
金屬環墊的硬度應該均勻，在整個圓周測定
4.4
金屬環墊應采用鍛件并經適當熱處理和機械加工制成。鍛件應符合JB 755 的I級要求。金屬環墊不允許拼焊
金屬環墊的密封面（八角形墊斜面）不得有劃痕，磕痕，裂紋和疵點，表面粗糙度Ra為1.6μm。
采用08/10鋼制成的金屬環墊，檢驗后表面應涂上防銹油
5 標記和包裝
5.1
金屬環墊應按規格，材料分別包裝，交貨時應附有產品質量檢驗合格證
每個金屬環墊的外側表面上應標明制造廠商標，公稱壓力，公稱通徑及材料牌號等標志內容
標記示例
公稱通徑 150mm 公稱壓力10.0mpa，材料為304（oCr19Ni9）的八角形金屬環墊
八角墊 150-100 0cr13 JB/T 89-94 |
