本標準規定了管路法蘭用纏繞式墊片的型式及尺寸
本標準適用于公稱壓力PN為2.5~10.0Mpa的管路法蘭用纏繞式墊片
2.引用標準
GB 4622.3 纏繞式墊片 技術條件
3墊片形式和代號
a基本型
b帶內環型
c帶外環型
d帶內外環型
一般特定的法蘭決定了墊片的形式 如榫槽面法蘭的墊片選擇一般以A型即基本型為主
凹凸面法蘭選擇的墊片以B型 帶內環為主
平面及突面法蘭以選擇帶外環或者帶內外環的墊片為主
4.AB型和CD型的尺寸公差都有所差異
正確選擇及提供準確的信息對墊片至關重要
5.技術要求
墊片材料，尺寸公差，檢驗規則，標記示例及其他要求應符合GB 4622.1~.3的規定

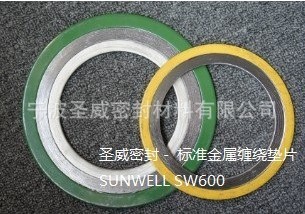

標準金屬纏繞墊片
產品型號：SUNWELL-SW600
1. 標準金屬纏繞墊片根據相關金屬纏繞墊片標準尺寸和要求進行生產；
2. 圣威公司提供全系列多標準金屬纏繞墊片；
3. 我們目前的產能為15萬片每個月；
4. 根據不同的使用要求，使用不同的材料組合。
描述:
金屬纏繞墊片采用V型或W型鋼帶和非金屬填充帶繞卷纏繞而成.內環和外環用來增強墊片的抗壓能力.同時配合不同法蘭表面的裝配.提供纏繞墊片的性能. 憑借金屬纏繞墊片突出的壓縮和回彈性.使用在溫度和壓力交叉變化的區域進行密封.
應用:
1. 管道.閥門.泵.熱交換裝置.冷凝塔.人孔.手孔法蘭.等,
2. 石化.化學.機械制造.發電廠.冶金.造船.醫藥工程.核電等領域廣泛應用.
突出性能:
> 1. 可以根據不同的使用部位更換適合的墊片形式,
> 2. 根據不同介質要求.更換不同的鋼帶和填充料,
> 3. 金屬纏繞墊片更換方便.安裝方便,
> 4. 適用溫度范圍廣泛.
技術數據:
> 1. 金屬纏繞墊片的制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等等,
> 2. 外環色標根據ASME B16.20標準要求涂抹. |
