在眾多金屬纏繞墊片的標準中，ASME B16.20作為最基礎且最常見的標準廣為使用。
在制造和檢驗的過程中，對ASME標準中墊片D1，D2，D3，D4的把握和檢驗，通常存在不小的誤區和誤解，
尤其對于D2和D3的理解偏差，會使得在生產和檢驗中出現不合格或分歧。
圣威密封技術部門對ASME B16.20-2012中的金屬纏繞墊片的D1，D2，D3，D4分別作出說明，希望能對大家理解纏繞墊片的尺寸有所幫助。
1. ASME標準的要求：
|
內環標準：
D1 x (D2+1.5mm) |
內徑 |
1/2''~3'' |
±0.76mm |
外環標準
D3 x D4 |
內徑 |
1/2''~8'' |
±0.76mm |
|
D1 |
更大規格 |
±1.5mm |
D3 |
10''~24'' |
+1.50mm -0.76mm |
|
外徑 |
1/2''~8'' |
±0.4mm |
外徑 |
所有規格 |
±0.76mm |
|
D2+1.5mm |
10''~24'' |
±0.76mm |
D4 |
|
本體標準
(密封面）
D2 x D3 |
內徑 |
1/2''~8'' |
±0.4mm |
|
D2 |
10''~24'' |
±0.76mm |
|
外徑 |
1/2''~8'' |
±0.76mm |
|
D3 |
10''~24'' |
+1.5mm -0.76mm |

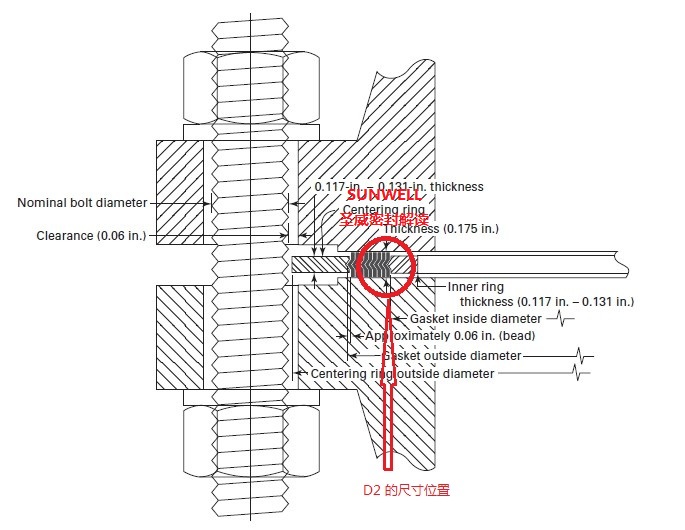

2. D2尺寸是在內環"V"型拉槽后，除去"V"型鼓包之后的尺寸：
該點尤其重要，且容易發生分歧。
更多關于ASME標準或其他標準的問題，歡迎和圣威密封一起探討。 |
