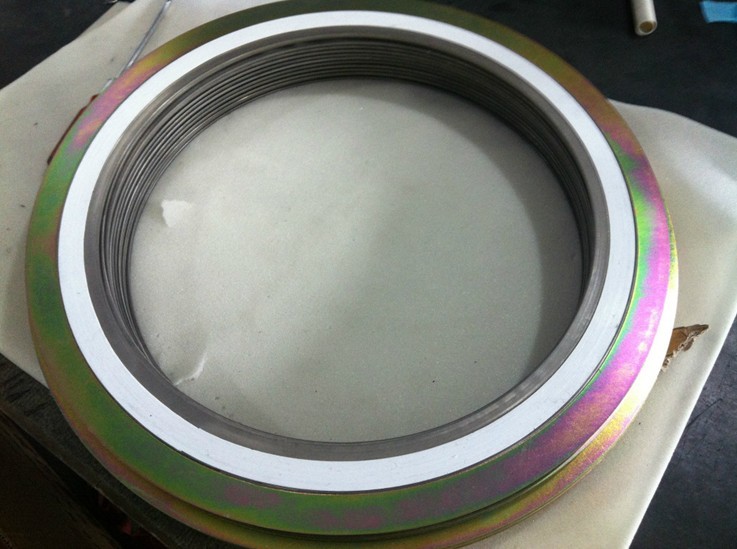

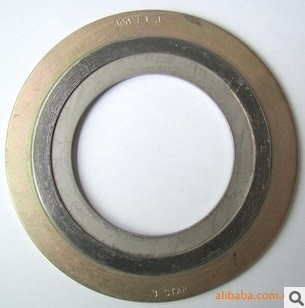

ASME B16.47 Series B大規格美標纏繞墊片采用V型或W型鋼帶和非金屬填充帶繞卷纏繞而成.內環和外環用來增強墊片的抗壓能力.同時配合不同法蘭表面的裝配.提供纏繞墊片的性能. 憑借ASME B16.47金屬纏繞墊片突出的壓縮和回彈性.使用在溫度和壓力交叉變化的區域進行密封.
墊片型式:
|
產品名稱 |
代號 |
適用 |
表示示例 |
|
基本型金屬纏繞墊 |
A |
榫槽面 |
304/PTFE |
|
帶內環金屬纏繞墊 |
B |
凹凸面 |
304 304/FG |
|
帶外環金屬纏繞墊 |
C |
突面 |
304/ASB CS |
|
帶內外環金屬纏繞墊 |
D |
304 304/FG CS |
材質選擇：
|
鋼帶及內外環材質
|
填充料
|
通用厚度 mm
|
|
名稱 |
代號 |
名稱 |
代號 |
適用溫度℃ |
V形墊/環 |
W形墊/環 |
|
碳鋼 |
CS |
石棉 |
ASB |
500 |
3.2/2.0
4.5/3.0 |
4.8/3.0
5.5/4.0
7.5/5.0 |
|
不銹鋼 |
304(L),316(L) |
石墨 |
FG |
650 |
|
|
|
蒙乃爾 |
Mon |
四氟 |
PTFE |
250 |
|
鎳，鈦 |
Ni，Ti |
云母 |
MICA |
950 |
|
因科鎳 |
INC |
陶瓷 |
CER |
1000 |
|
哈氏，鋯 |
HAST，ZIRC |
非石棉 |
NAF |
300 |
制造標準：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90
| NPS |
Class150# |
|
Class300# |
| D1 |
D2 |
D3 |
D4 |
|
D1 |
D2 |
D3 |
D4 |
| 26" |
654.1 |
673.1 |
698.5 |
725.4 |
|
654.1 |
673.1 |
711.2 |
771.7 |
| 28" |
704.9 |
723.9 |
749.3 |
776.2 |
|
704.9 |
723.9 |
762 |
825.5 |
| 30" |
755.7 |
774.7 |
800.1 |
827 |
|
755.7 |
774.7 |
812.8 |
886 |
| 32" |
806.5 |
825.5 |
850.9 |
881.1 |
|
806.5 |
825.5 |
863.6 |
939.8 |
| 34" |
857.3 |
876.3 |
908.1 |
935 |
|
857.3 |
876.3 |
914.4 |
993.9 |
| 36" |
908.1 |
927.1 |
958.9 |
987.6 |
|
908.1 |
927.1 |
965.2 |
1047.8 |
| 38" |
958.9 |
974.6 |
1009.7 |
1044.7 |
|
971.6 |
1009.7 |
1047.8 |
1098.6 |
| 40" |
1009.7 |
1022.4 |
1063.8 |
1095.5 |
|
1022.4 |
1060.5 |
1098.6 |
1149.4 |
| 42" |
1060.5 |
1079.5 |
1114.6 |
1146.3 |
|
1085.9 |
1111.3 |
1149.4 |
1200.2 |
| 44" |
1111.3 |
1124 |
1165.4 |
1197.1 |
|
1124 |
1162.1 |
1200.2 |
1251 |
| 46" |
1162.1 |
1181.1 |
1224 |
1255.8 |
|
1178.1 |
1216.2 |
1254.3 |
1317.8 |
| 48" |
1212.9 |
1231.9 |
1270 |
1306.6 |
|
1231.9 |
1263.7 |
1311.4 |
1368.6 |
| 50" |
1263.7 |
1282.7 |
1325.6 |
1357.4 |
|
1267 |
1317.8 |
1355.9 |
1419.4 |
| 52" |
1314.5 |
1333.5 |
1376.4 |
1408.2 |
|
1317.8 |
1368.6 |
1406.7 |
1470.2 |
| 54" |
1365.3 |
1384.3 |
1422.4 |
1463.8 |
|
1365.3 |
1403.4 |
1454.2 |
1530.4 |
| 56" |
1422.4 |
1444.8 |
1477.8 |
1514.6 |
|
1428.8 |
1479.6 |
1524 |
1593.9 |
| 58" |
1478 |
1500.4 |
1528.8 |
1579.6 |
|
1484.4 |
1535.2 |
1573.3 |
1655.8 |
| 60" |
1535.2 |
1557.3 |
1586 |
1630.4 |
|
1557.3 |
1589 |
1630.4 |
1706.6 |
安裝注意事項：
1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。
2、基本型墊片最好不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片最好加裝合理材料的內環。
4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效
5.、安裝前仔細檢查法蘭、螺栓、螺母及墊片的質量，仔細檢查法蘭或接口安裝情況，有無偏口、錯口、張口、錯孔等缺陷。
6、法蘭或密封部位表面必須清理干凈，墊片表面及螺栓、螺紋上不允許粘附機械雜質。
7、墊片不能裝偏，應保證受壓均勻。
8、旋緊螺母時應用力均勻，螺栓要對稱地均勻地分2～3次旋緊，使墊片受壓均勻。
|
